HENN HC.fluid M –モジュラープラグ接続

用途に応じた柔軟性とシームレスな統合を実現するモジュール式カップリング。コンパクトな設計のため、狭い場所でも簡単に組み立てられます。特殊な設計により、カップリングヘッドは媒体に接触しません。これは決定的な優位性です。カップリングヘッドは、公称サイズのすべてのバリエーションに使用できるため、コスト最適化された生産が保証されます。

利点

  • 高度にカスタマイズ可能なモジュラーシステムによる最大限の柔軟性
    • 様々な素材オプション
    • カスタマイズされたホース接続とアーチデザイン
    • センサー、レデューサー、逆止弁、追加コンセントなどの多くの機能拡張が可能
  • 低い挿入力
  • ねじれ防止機能
  • どの角度にも柔軟に対応、標準は45°
  • 高い気密性
  • 100%のトレーサビリティ
  • コンパクトな設計
製品フォルダーHC.fluid M

技術データ

素材

カップリング本体
PA 6.6 GF35 | PPA | PPS
カップリングヘッド
PA 6 GF35
シーリングエレメント
LSR | EPDM
戻り止めスプリング
ステンレス鋼(1.4310)

温度

EPDM
- 20°~135°(150°、22時間)
LSR
- 40°~135°(150°、22時間)

圧力

絶対
0.01~ 6.0 bar

内径

icon diameter
12 mm
14 mm
16 mm
18 mm
20 mm
26 mm
28 mm
32 mm

VDAのバリエーション

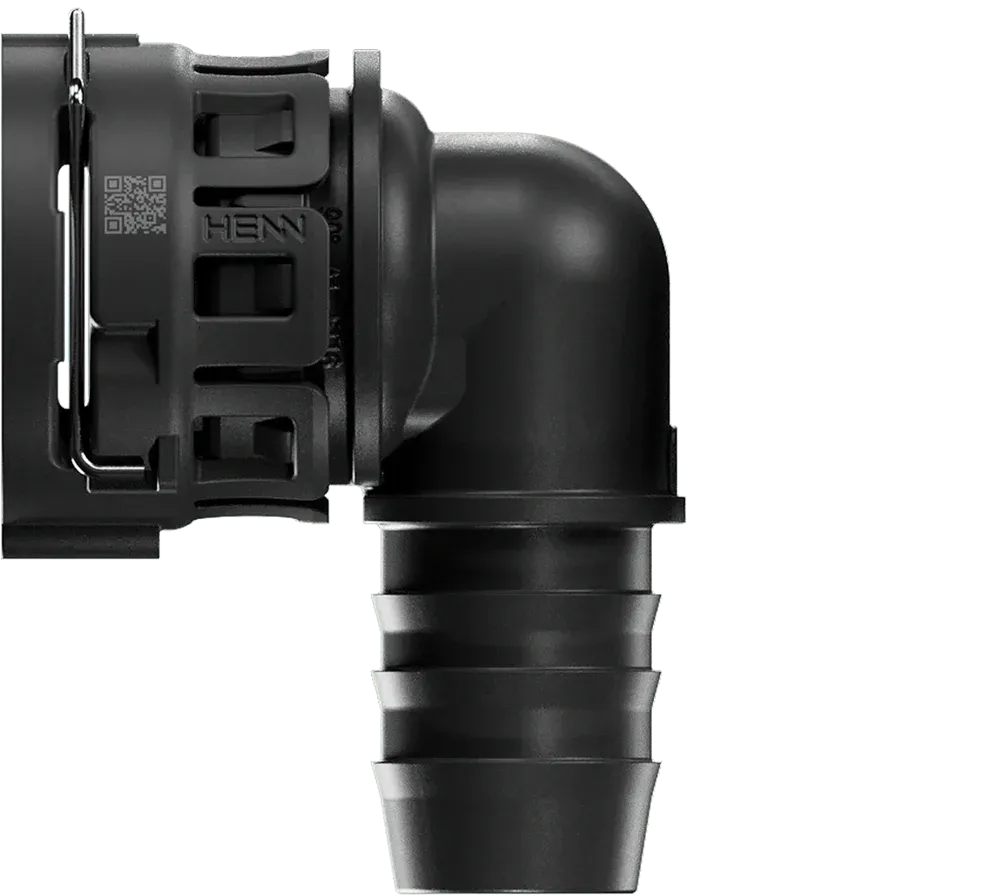

90°

45°

ホース接続 - バリエーション

ホースノズル

パイプ接続(モミの木プロファイル)

波形ホースノズル

モジュール性 - 設計例

これらのバリエーションはすべて、必要に応じて組み合わせることができます。その他のご希望はありますか?
当社の専門家チームとともに、お客様に最適な解決策をご提案いたします。

2つのアウトレット

Tピース

センサー付きTピース

設置スペースの最適化

流量最適化

品質と可変性。

henn quality

当社の新しい製品群は、最大限のモジュール性と品質で印象的です。幅広い公称サイズとバリエーションにより、実質的にあらゆるお客様のご要望にお応えすることができます。

compatibility

製品の互換性。

1つですべてに対応。

当社の革新的なモジュラーシステムは、無数の組み合わせを可能にします。素材やデザインは、お客様のご要望に合わせてカスタマイズできます。

完全な柔軟性を実現するモジュール性。

ヘッドの向き。

コネクターは45度ずつ、8方向に向きを変えることができます。このため、狭い場所でも簡単に組立られるという大きな利点があります。

modularity head orientation
modularity add ons

完全な柔軟性を実現するモジュール性。

エクステンション。

当社の製品は、お客様の生活をより快適にするために設計されています。当社のモジュラーシステムでは、持続可能な素材を含むさまざまなエクステンションや素材を幅広く取り揃えているため、お客様の特定の要件に合わせて製品を正確に調整することができます。

流量最適化

他のVDAプラグ接続に比べ、
圧力損失が最大60%減少されます。

flow base image
flow animation arrow
flow overlay
e auto ansicht durchsicht
e auto ansicht durchsicht batteriekuehlung
e auto ansicht durchsicht kuehleranschluss

eモビリティのための
完璧なソリューション。

電気自動車では冷却が重要な役割を果たします。HENNはそのための完璧なソリューションを提供します:

当社のグローバルな専門家チームは、信頼性の高い熱管理のためのカップリングとプラグ接続を開発するためにお客様と協力しています。当社の革新的なモジュラーシステムと顧客重視の姿勢、そして当社の専門知識が、独自の付加価値を生み出しています。
