HENN HC.fluid F - 次世代のプラグ接続

この新世代のコネクターは、幅広い用途に対応するモジュール設計で、さまざまな形状や要件に合わせてカスタマイズできます。戻り止めスプリングを使用しない先駆的な構造により、特に低い挿入力でシームレスな接続が可能です。コンパクトな設計により、このカップリングは熱管理やその他多くの用途に使用できる汎用性の高いソリューションとなっています。この革新的なコネクターは、用途に合わせて柔軟にカスタマイズすることができます。

ロック検出:
DMCコードが正しく組立られていないと読み取れません。

SAEVDA

利点

  • 非常に低い挿入力
  • 高度にカスタマイズ可能なモジュラーシステムによる最大限の柔軟性
    • センサー、レデューサー、逆止弁、追加コンセントなどの機能拡張が可能
    • 様々な素材オプション
    • 多様なホース接続とアーチデザイン
  • リセット可能なロック検出(カップリングヘッドの回転に依存しない360°軸ロック解除機構)
  • 100%のトレーサビリティ
  • どの角度にも柔軟に対応、標準は45°
  • 工具不要で組立と分解が可能
  • オプションのねじれ防止機能
製品フォルダーHC.fluid F

技術データ

素材

カップリング本体
PA 6.6 GF35 | PA | PP | PPA
カップリングヘッド
PA 6 GF30
シーリングエレメント
LSR | EPDM

温度

EPDM
- 20°~135°(150°、22時間)
LSR
- 40°~135°(150°、22時間)

圧力

絶対
0.01~ 6.0 bar

内径

icon diameter
VDA
6 mm
8 mm
12 mm
14 mm
16 mm
20 mm
SAE
5/16 "
3/8 "
12 mm
1/2 "
5/8 "
3/4 "
7/8 "

VDAのバリエーション

90°

45°

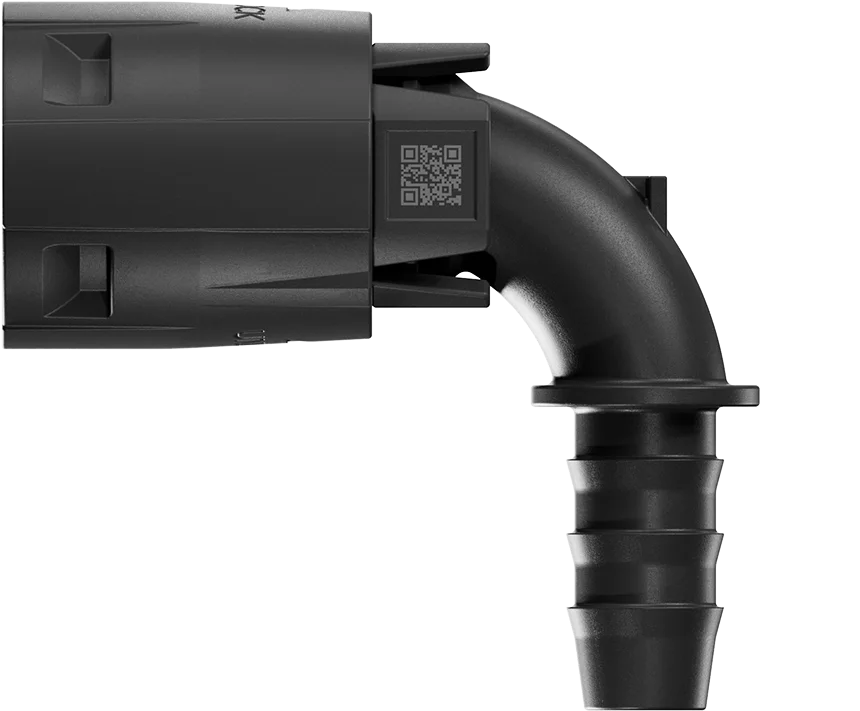

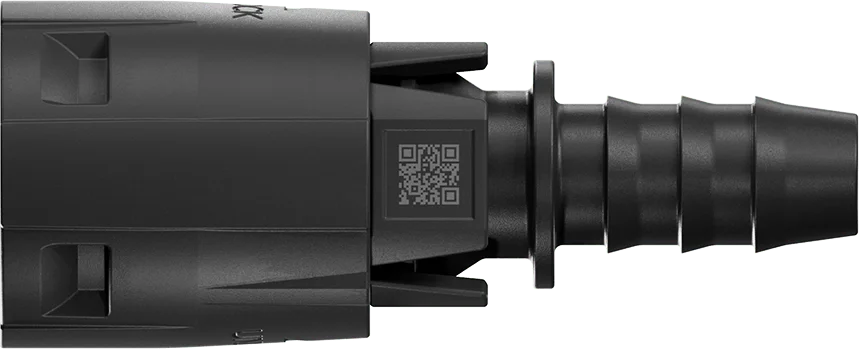

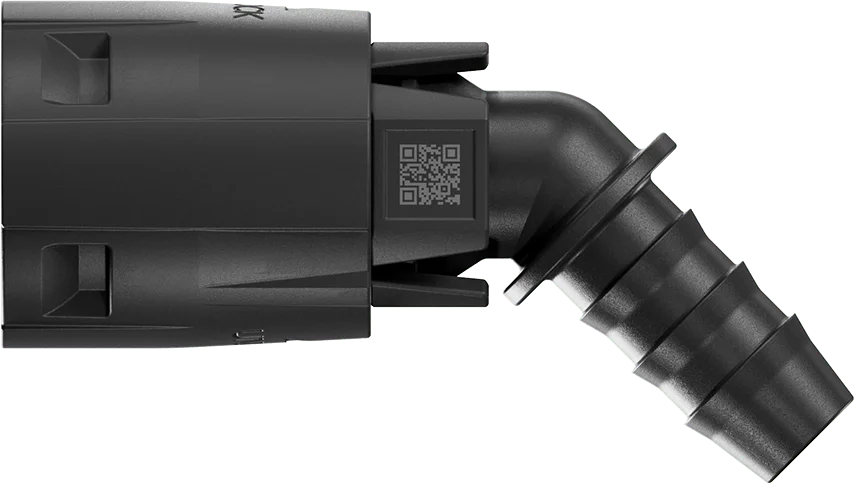

SAEのバリエーション

90°

45°

ホース接続 - バリエーション

ホースノズル

パイプ接続(モミの木プロファイル)

波形ホースノズル

品質と可変性。

henn quality

当社の新しい製品群は、最大限のモジュール性と品質で印象的です。幅広い公称サイズとバリエーションにより、実質的にあらゆるお客様のご要望にお応えすることができます。

compatibility

製品の互換性。

1つですべてに対応。

当社の革新的なモジュラーシステムは、無数の組み合わせを可能にします。素材やデザインは、お客様のご要望に合わせてカスタマイズできます。

完全な柔軟性を実現するモジュール性。

ヘッドの向き。

コネクターは45度ずつ、8方向に向きを変えることができます。このため、狭い場所でも簡単に組立られるという大きな利点があります。

modularity head orientation
modularity add ons

完全な柔軟性を実現するモジュール性。

エクステンション。

当社の製品は、お客様の生活をより快適にするために設計されています。当社のモジュラーシステムでは、持続可能な素材を含むさまざまなエクステンションや素材を幅広く取り揃えているため、お客様の特定の要件に合わせて製品を正確に調整することができます。

流量最適化

他のVDAプラグ接続に比べ、
圧力損失が最大60%減少されます。

flow base image
flow animation arrow
flow overlay
e auto ansicht durchsicht
e auto ansicht durchsicht batteriekuehlung
e auto ansicht durchsicht kuehleranschluss

eモビリティのための
完璧なソリューション。

電気自動車では冷却が重要な役割を果たします。HENNはそのための完璧なソリューションを提供します:

当社のグローバルな専門家チームは、信頼性の高い熱管理のためのカップリングとプラグ接続を開発するためにお客様と協力しています。当社の革新的なモジュラーシステムと顧客重視の姿勢、そして当社の専門知識が、独自の付加価値を生み出しています。
