HC.w -
für Kühlwasser

100 % Rückverfolgbarkeit über den Datamatrix Code

HENN Verpresssystem

Montage- und Prozesssicherheit

Kompaktes Design – kurze Baulänge und geringes Gewicht

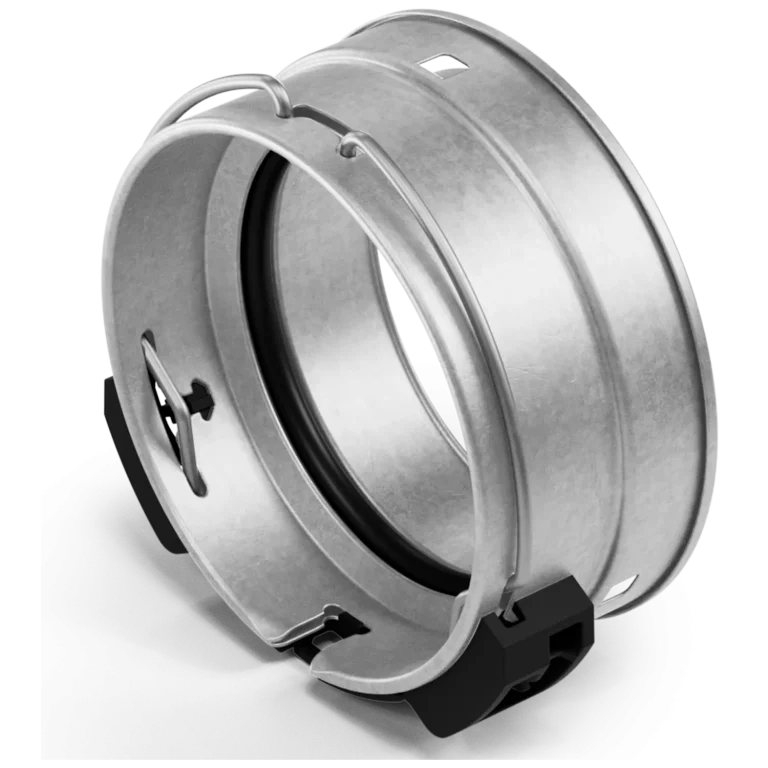

Die HC.w Kupplung von HENN ist eine VDA Steckverbindung für das Kühlwassermanagement mit Schlauch- und Rohranbindungen, welche speziell für große Durchmesser entwickelt wurde. Die Schnellkupplung besticht mit ihrer Robustheit, hoher Festigkeit, Sicherheitsaspekten und verlässlicher Qualität und ersetzt so schon längst konventionelle Klemmverbindungen. Mit hoher Effizienz aus einem Teil Edelstahl gefertigt, ist der Fertigungsprozess voll automatisiert und zu 100 % überwacht.

Die HC.w Kupplung wird mit LSR und EPDM Dichtringen geliefert. Neben dem O-Ring wird auch ein Doppellippen-Dichtring angeboten, welcher geringe Einsteckkräfte und einen idealen Schutz gegen Verschmutzung bietet.

Die Verbindung von Schlauch bzw. Rohr und HC.water erfolgt mittels den bewährten HENN-Montageanlagen MP15 oder MP16.

Montageanlage MP16

Vorteile

  • 100 % Rückverfolgbarkeit über den Datamatrix Code
  • Geringe Montage- und Demontagekräfte
  • Hervorragende Korrosionseigenschaften und Kühlmittelbeständigkeit
  • Kompaktes Design – kurze Baulänge und geringes Gewicht
  • Niedrige System- und Prozesskosten
  • Sekundärverriegelung
  • Schutz vor Demontage
  • Verdrehsicherung
  • Schutz vor einseitigem Einrasten
Produktdatenblatt HC.w

Technische Daten.

Material

Steckteil
1.4301 (AISI 304)
Rastfeder
1.4310 (AISI 301)
Rastfederabdeckung
PA 6.6 |  PA6
Dichtelement
EPDM | LSR

Temperaturbereich

EPDM
-20 – 135° C
LSR
-40 – 135° C (150° C, 22 h)

Druck

Absolut
0,6 – 5,5 bar

NENNWEITE

icon diameter
45 mm
55 mm
