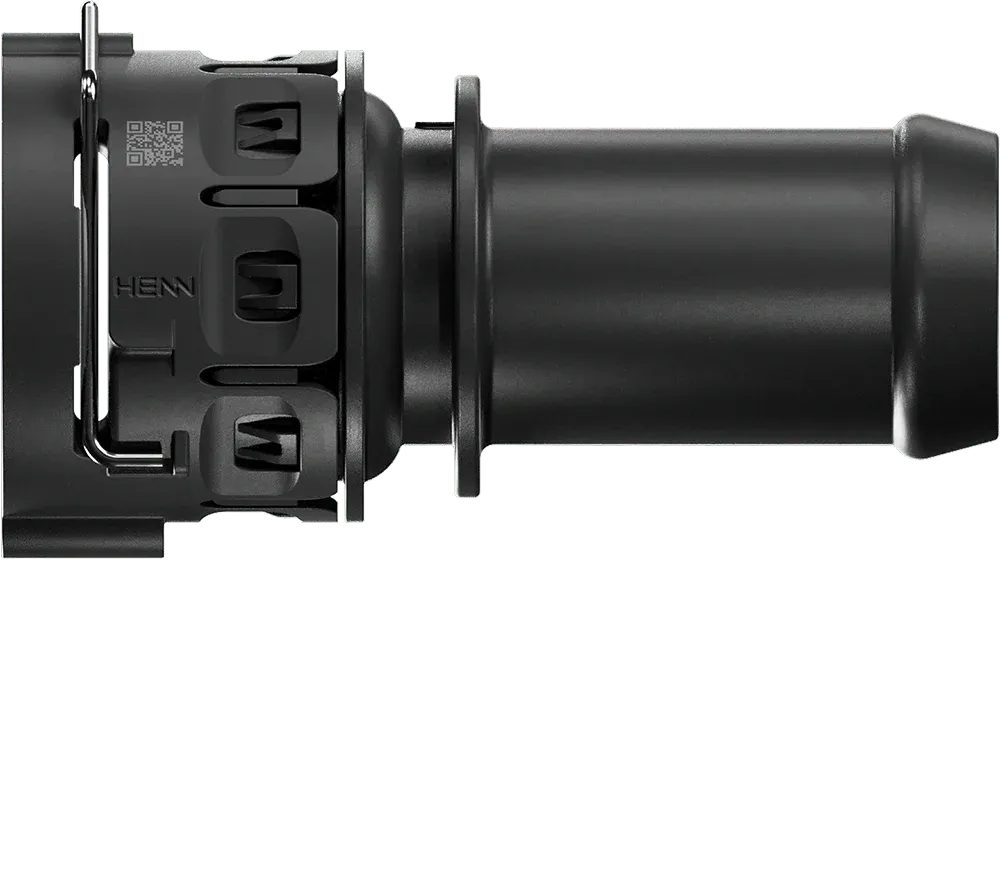

HENN HC.fluid M – der bewährte VDA-Steckverbinder

Unsere modulare Kupplung überzeugt durch Vielseitigkeit und optimierte Einsteckkräfte für eine schnelle, sichere und einfache Montage – die flexible Lösung für unterschiedlichste Einbausituationen. Durch das spezielle Design kommt der Kupplungskopf nicht mit dem Medium in Kontakt – der Schlüssel für maximale Flexibilität.

Vorteile

  •
  • Höchste Flexibilität dank vielfältig anpassbarem Baukastensystem
    • Verschiedene Materialoptionen (auf Wunsch: 80 % geringere CO2-Emissionen durch das optionale Material HENNamid A.PIR)
    • Bedarfsgerechter Schlauchanschluss und Bogendesign
    • Viele funktionale Erweiterungen sind möglich, wie Sensoren, Reduzierungen, Rückschlagventile und zusätzliche Auslässe
  • Geringe Einsteckkräfte
  • Verdrehsicherung in acht Positionen
  • Abgang in sechs Winkeln
  • Abgangsprofile für Schläuche und Rohre
  • 100 % Rückverfolgbarkeit
  • Kompaktes Design
  • VDA-Standard
Produktfolder HC.fluid M

Technische Daten

Material

Kupplungskörper
PA 66 GF | PP GF
Kupplungskopf
PA 6 GF
Dichtelement
LSR
Rastfeder
Rostfreier Stahl (1.4310)

Temperatur

LSR
-40° – 135° (150°, 22 h)

Druck

Absolut
0,01 – 6,0 bar

NENNWEITE (VDA)

icon diameter
6 mm
8 mm
12 mm
14 mm
16 mm
18 mm
20 mm
26 mm
32 mm

Abgangswinkel

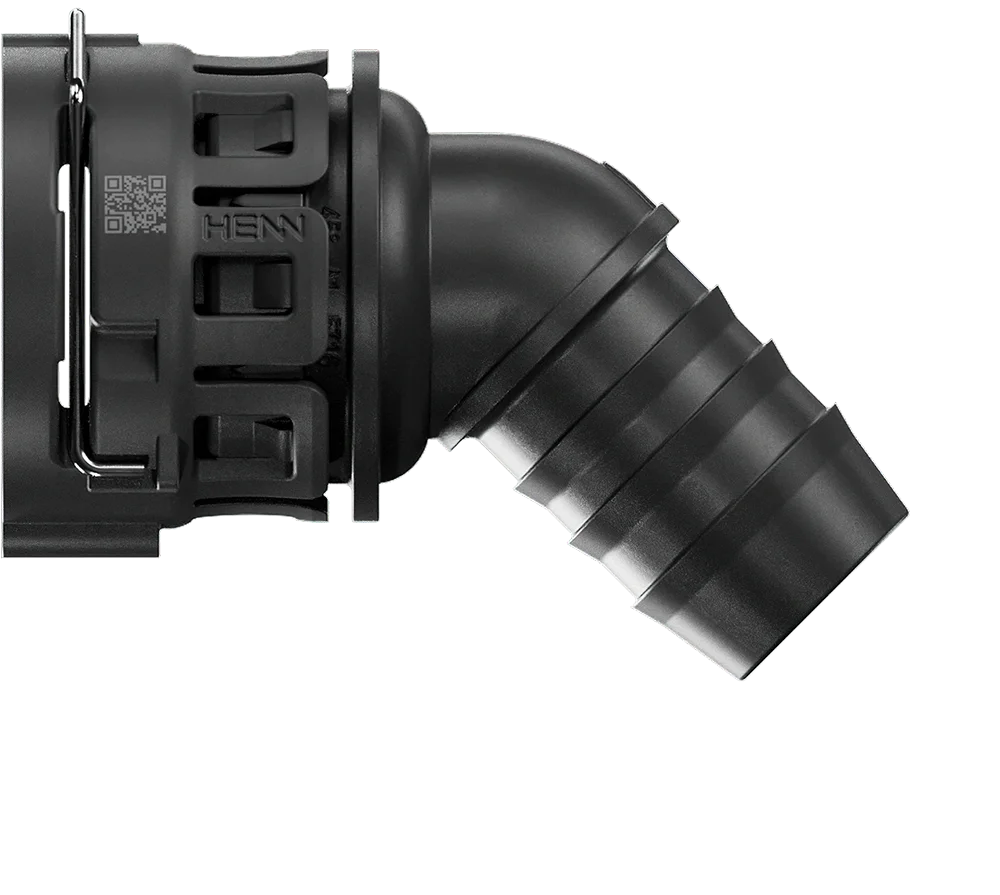

45°

90°

15°, 30°, 60° und 75° auf Anfrage

Abgangsprofile

Schlauchstutzen (glatt)

Schlauchstutzen (geriffelt)

Rohranschluss (Tannenbaum)

Modularität – Designbeispiele

Wir sind der Spezialist für individuelle Lösungen. Unsere Beispiele zeigen, welche Möglichkeiten wir für Sie entwickeln und realisieren können. Jede Variante entsteht auf Anfrage – maßgeschneidert für Ihre Anforderungen. Gemeinsam mit unserem Expertenteam finden wir die ideale Lösung für Sie.

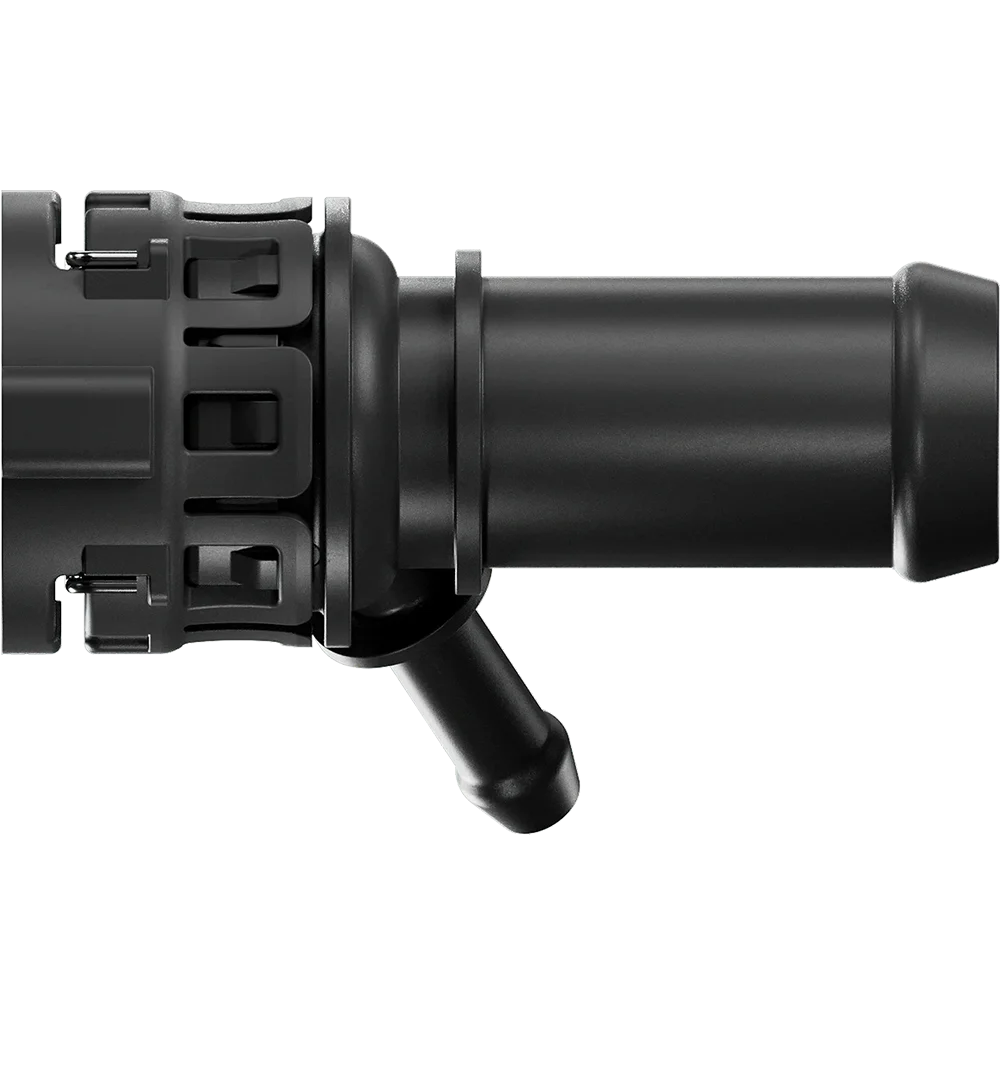

2 Abgänge

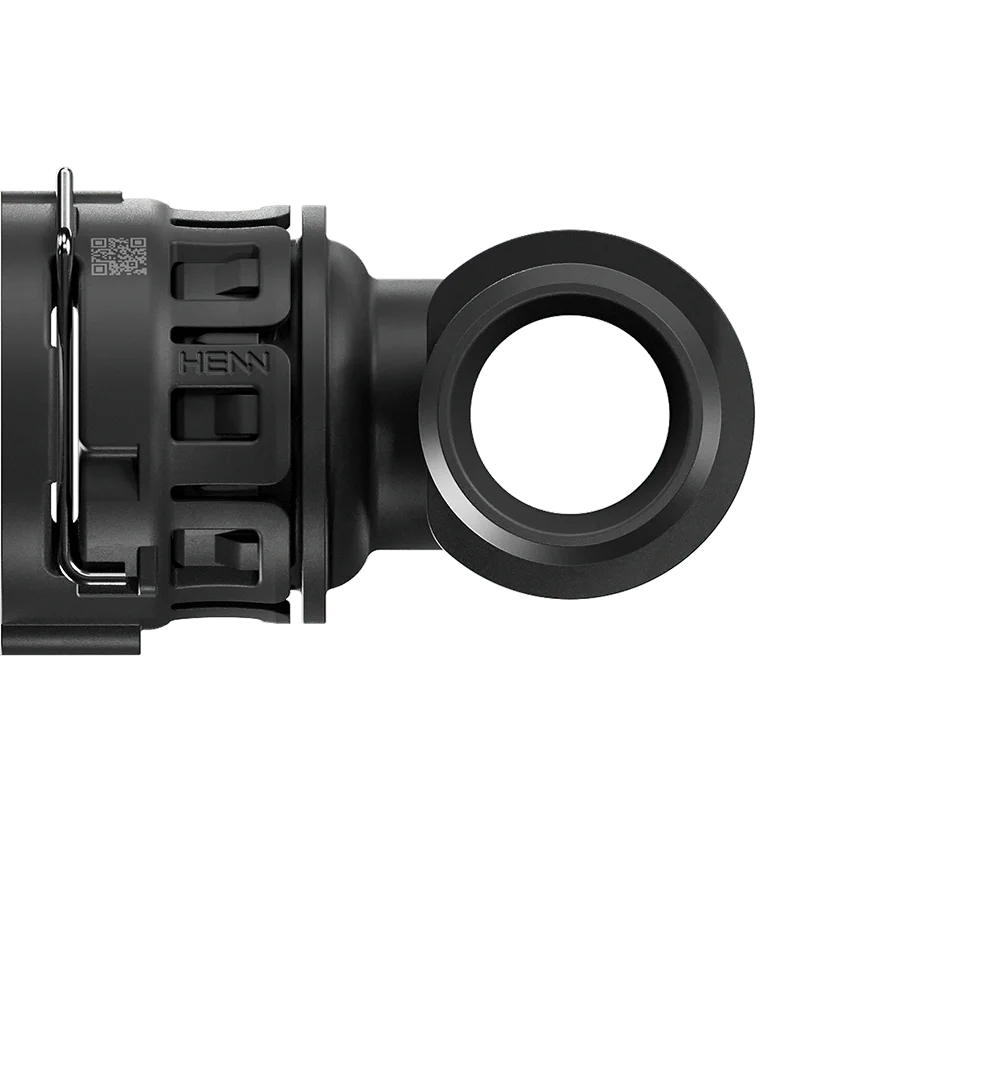

T-Stück

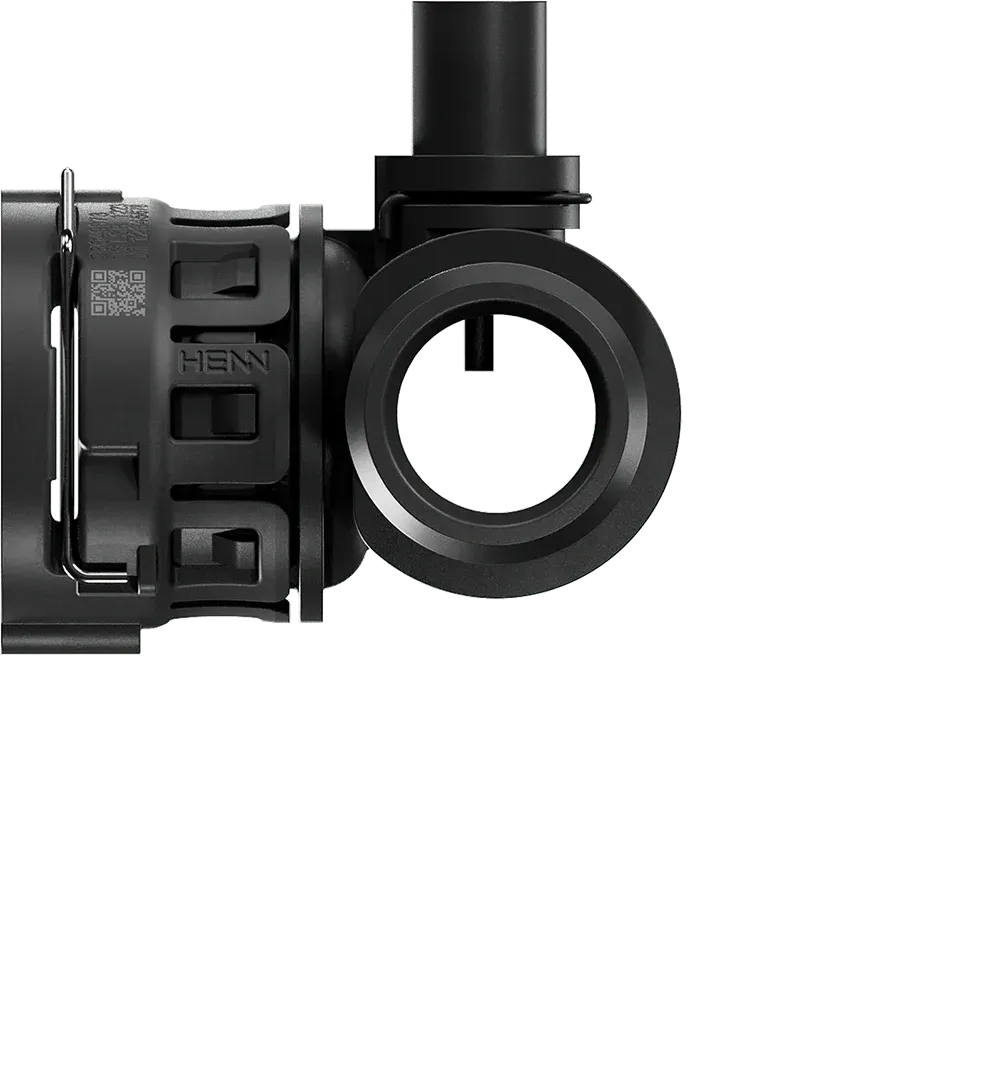

T-Stück mit Sensor

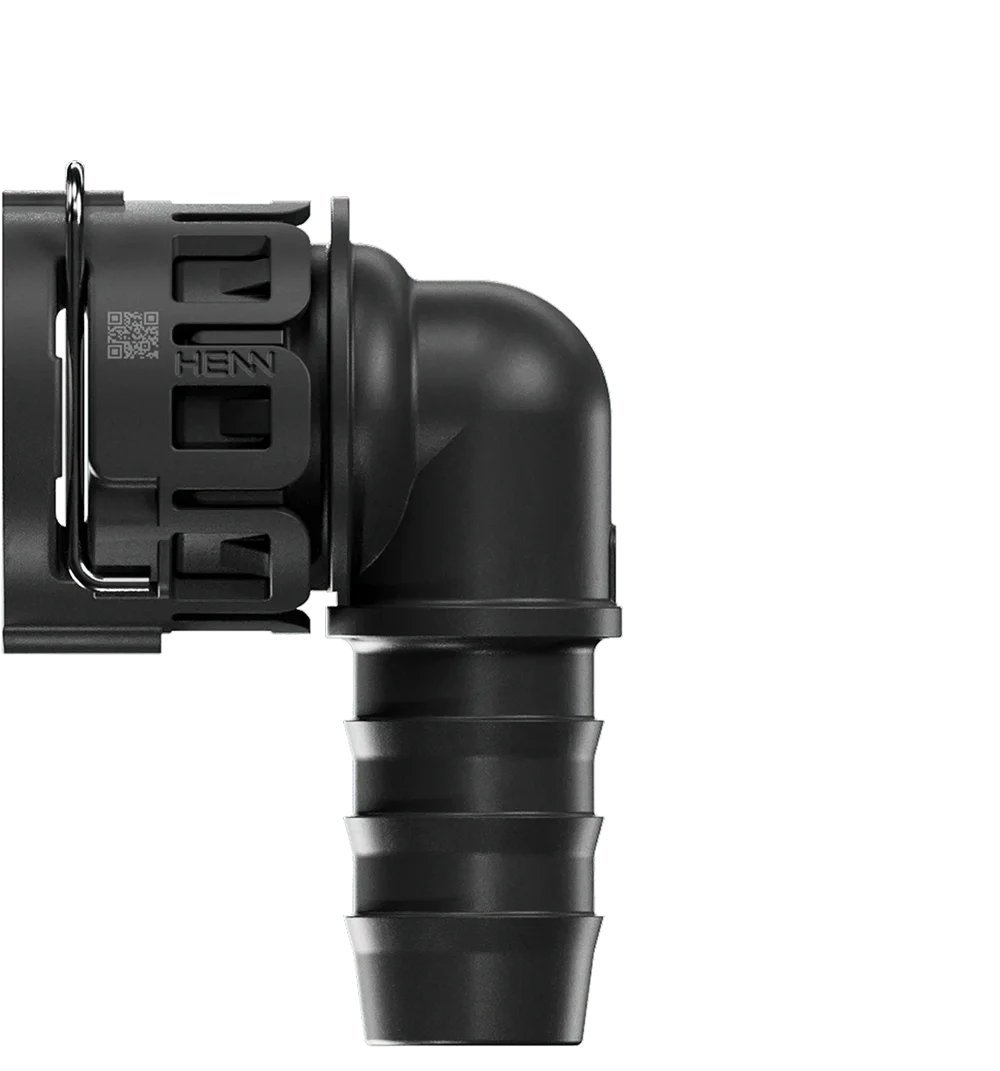

Bauraumoptimiert

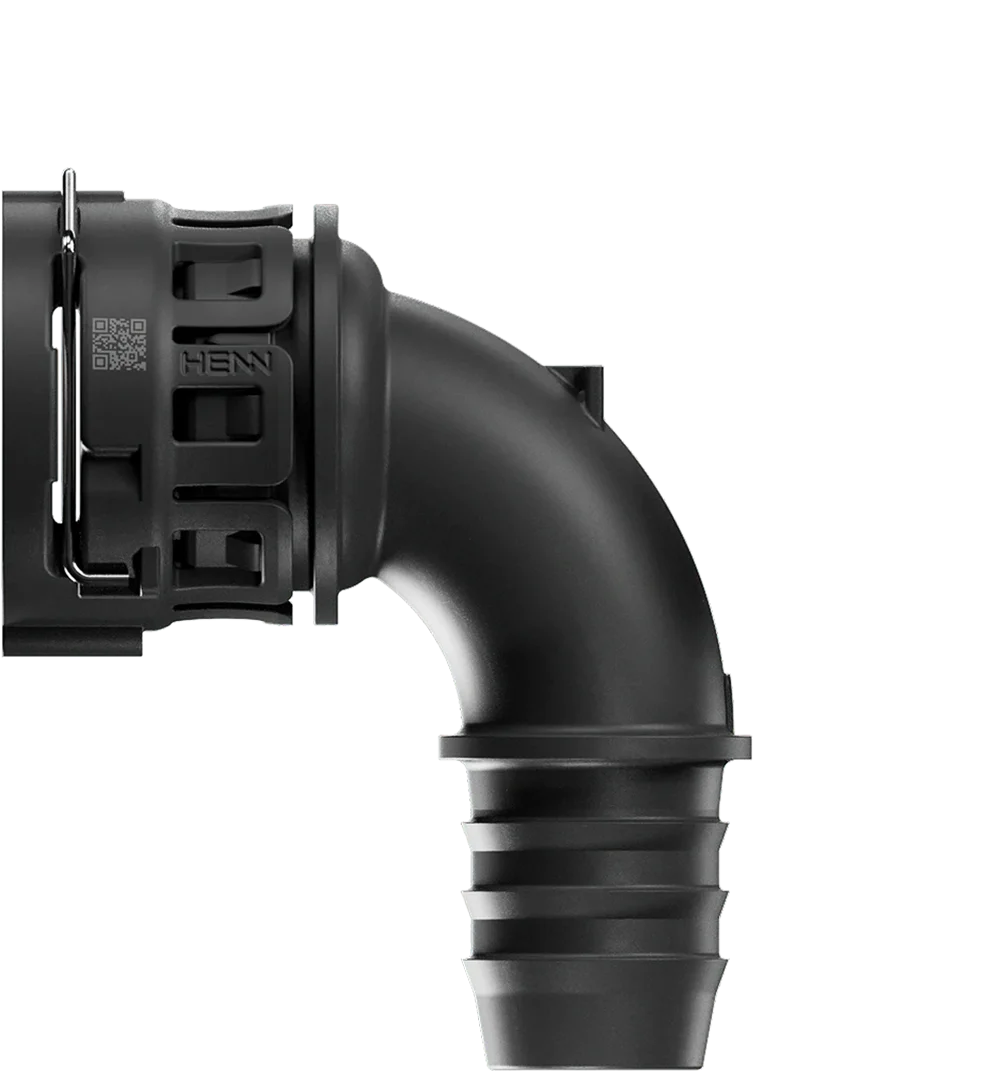

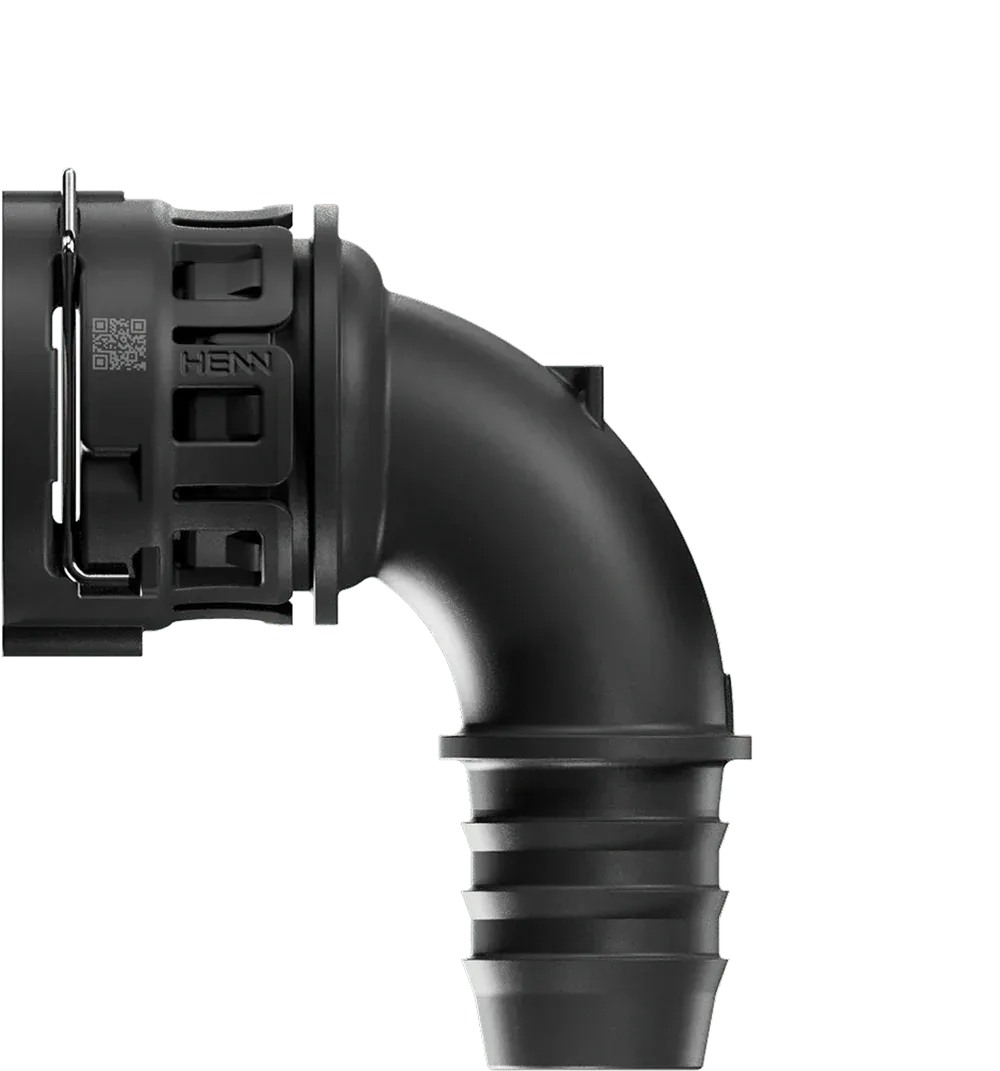

Durchflussoptimiert

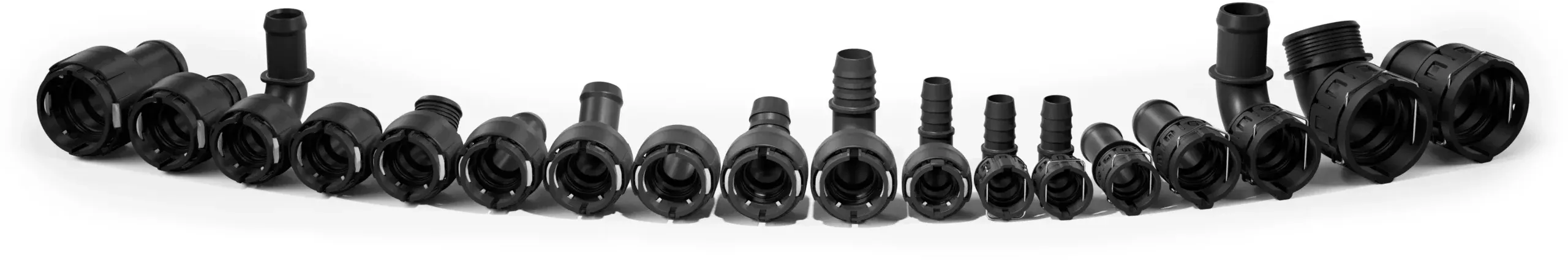

Qualität und Variabilität.

henn quality

Unsere neuen Produktreihen beeindrucken durch höchste Modularität und Qualität. Mit einer breiten Palette verschiedener Nennweiten und Varianten können wir praktisch alle Kundenanforderungen erfüllen.

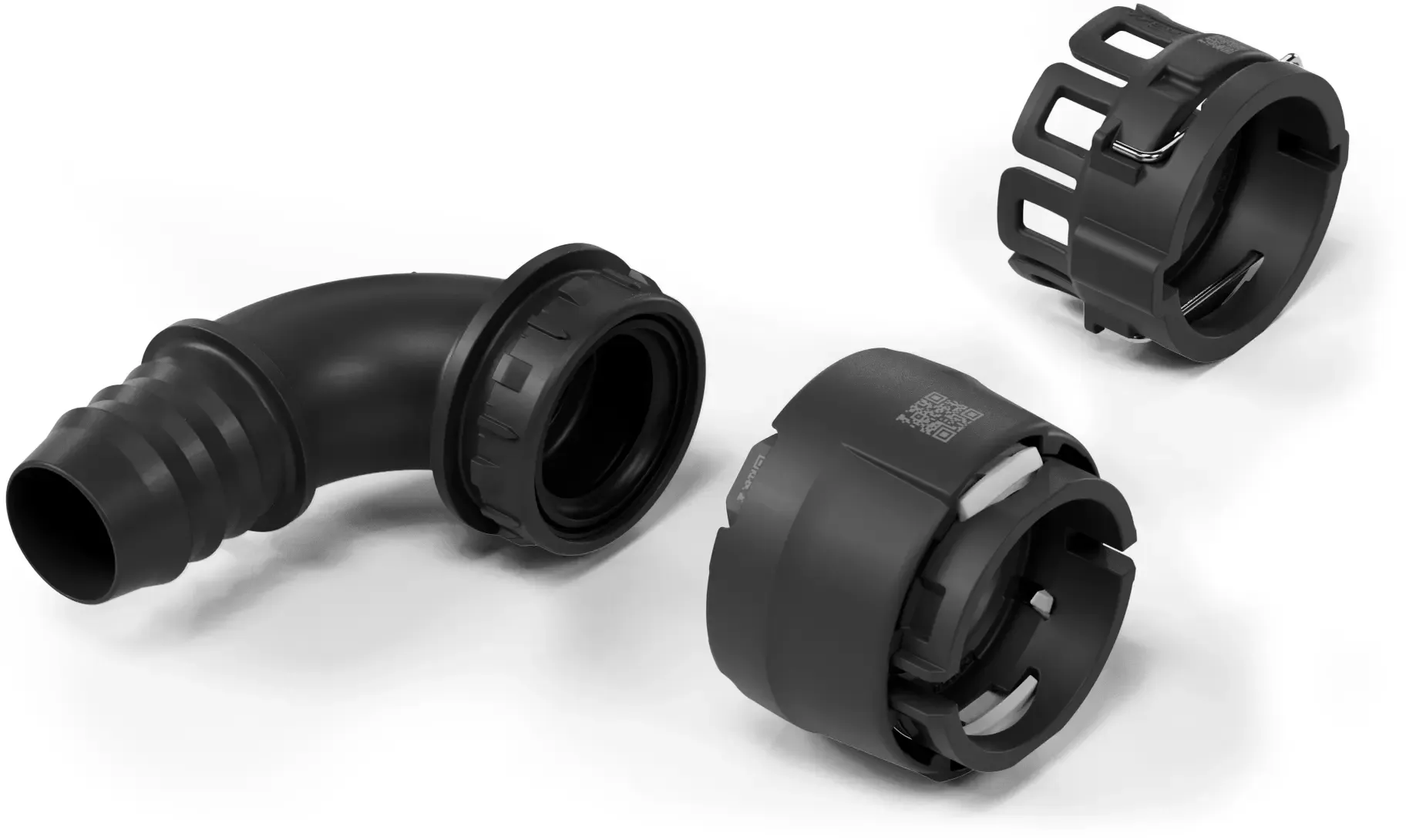

compatibility

Produktkompatibilität.

One fits all.

Unser innovatives Baukastensystem ermöglicht zahllose Kombinationen. Material und Design können genau auf Ihre Anforderungen abgestimmt werden.

Modularität für volle Flexibilität.

Orientierung Verdrehsicherung

Der Konnektorkopf kann um jeweils 45 Grad in 8 verschiedene Orientierungen ausgerichtet werden. Das garantiert eine fehlerfreie Montage im Fahrzeug durch eine eindeutige Ausrichtung.

modularity head orientation
modularity add ons

Modularität für volle Flexibilität.

Intelligente Integration.

Unsere Produkte können mehr: Das modulare Baukastensystem kombiniert einen Standardkupplungskopf mit individuellen Abgängen. So lassen sich Sensoren und Zusatzmodule einfach integrieren und individuelle Kombinationen schnell sowie wirtschaftlich realisieren – für maßgeschneiderte Lösungen bei speziellen Anforderungen.

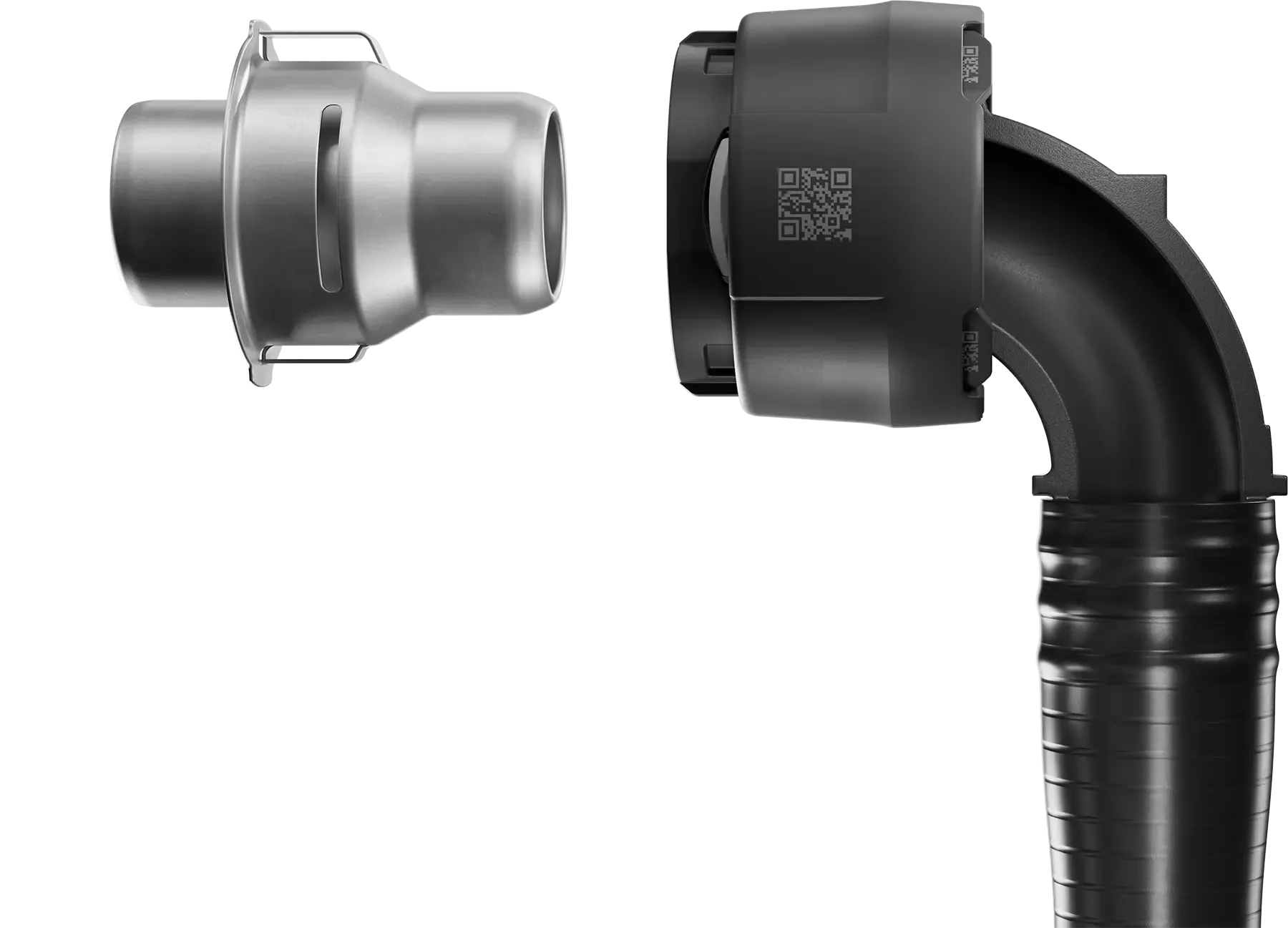

Durchflussoptimiert

Bis zu 60 %
reduzierter Druckverlust im Vergleich mit anderen VDA Steckverbindern.

flow base image
flow animation arrow
flow overlay

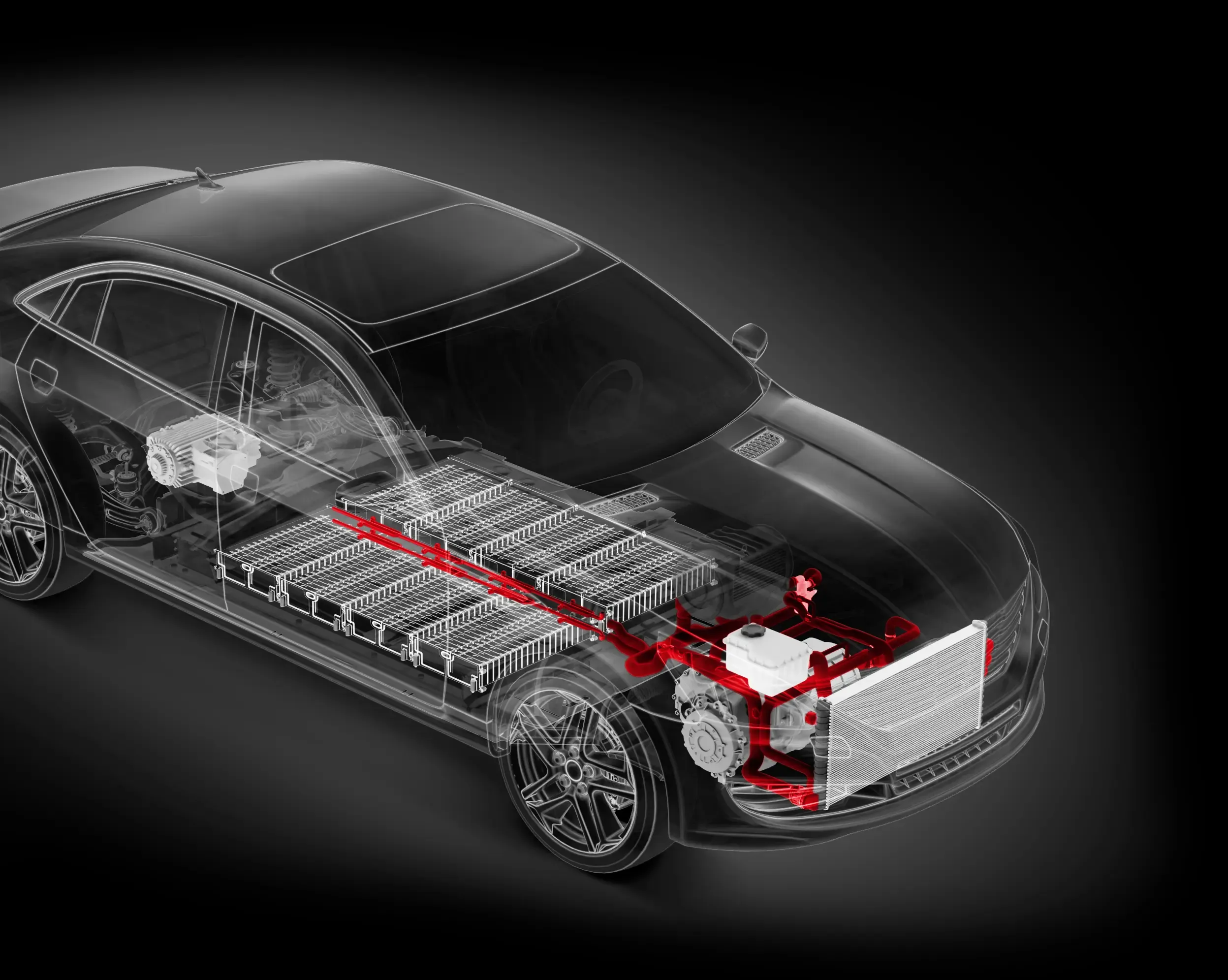

e auto ansicht durchsicht

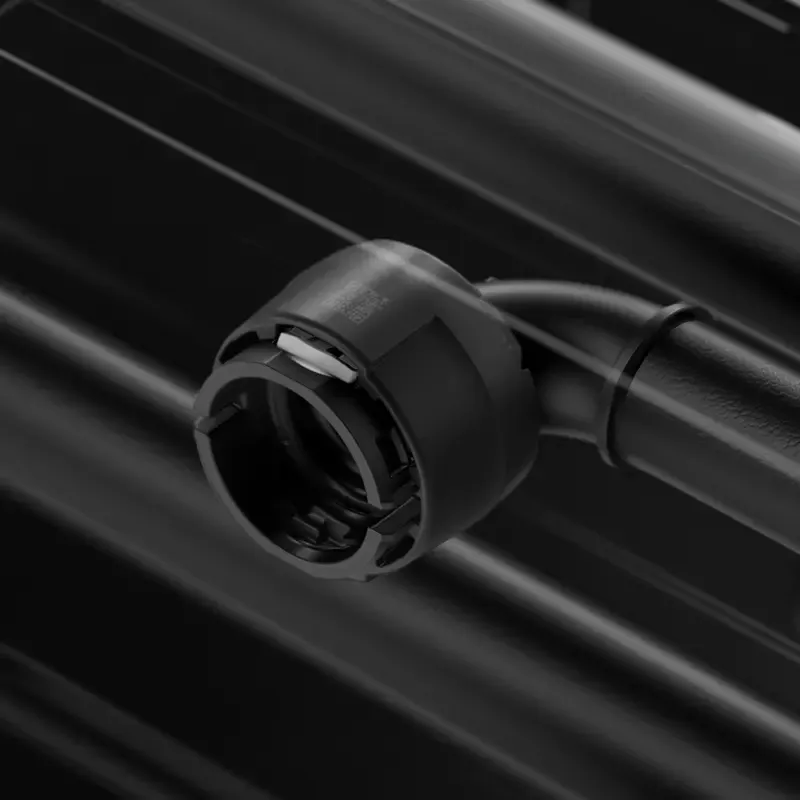

e auto ansicht durchsicht batteriekuehlung

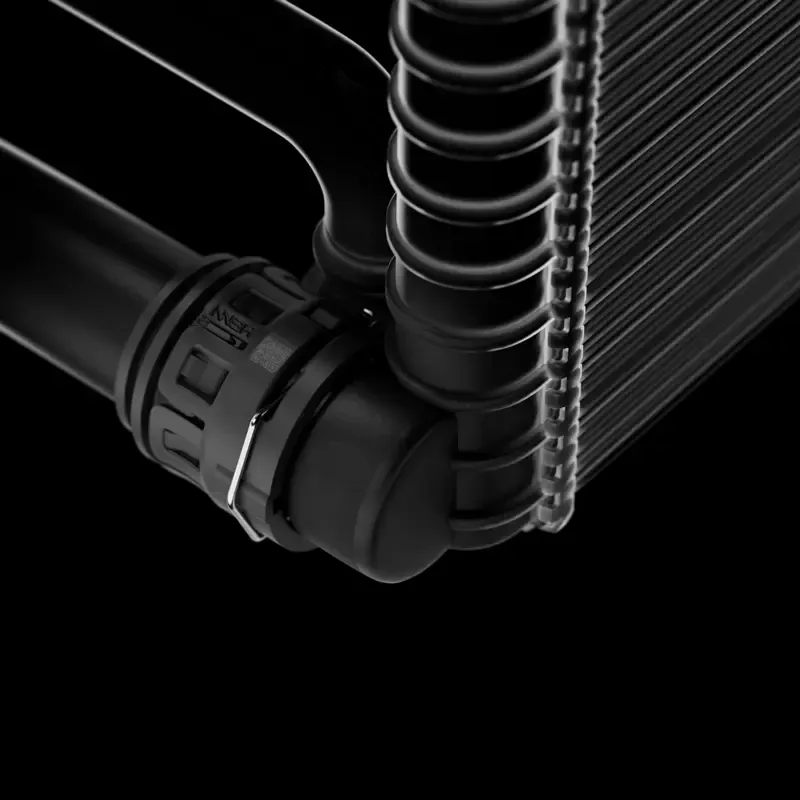

e auto ansicht durchsicht kuehleranschluss

Perfekte Lösungen für E-Mobility.

In Elektrofahrzeugen spielt die Kühlung eine entscheidende Rolle. HENN bietet dafür die perfekten Lösungen:

Unser globales Expertenteam entwickelt gemeinsam mit Ihnen Kupplungen und Steckverbindungen für zuverlässiges Thermomanagement. Unser innovatives Baukastensystem und unsere Kundenorientierung gepaart mit unserem Know-how bilden unseren einzigartigen Mehrwert.

Mehr erfahren

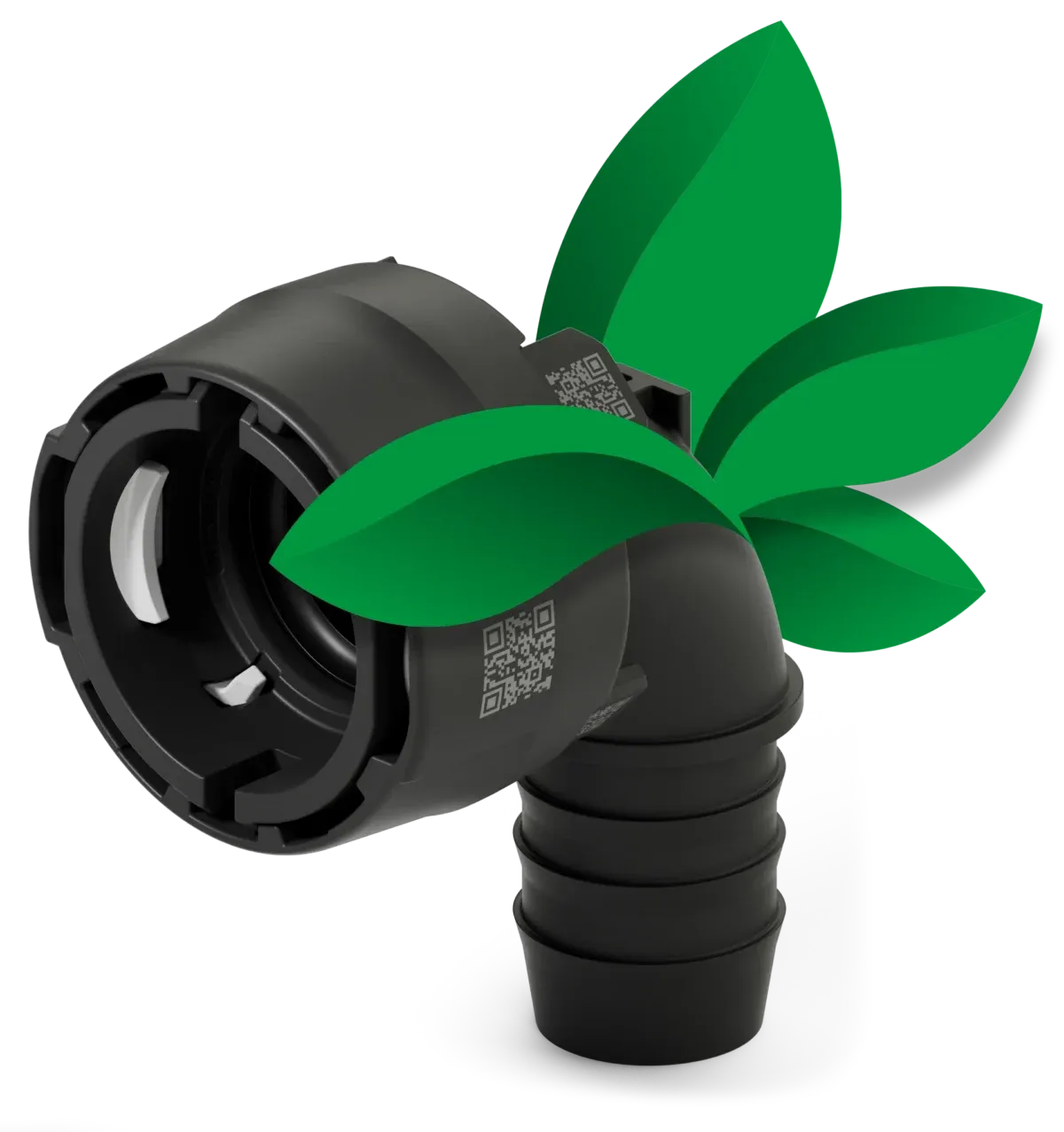

Revolutionäres Material

Senkt CO2-Fußabdruck um 80%

Wir stellen die Konnektoren auf Kundenwunsch aus recycelten Industrieabfällen her und gehen damit einen großen Schritt in eine nachhaltigere Zukunft. Das Material bietet dieselbe Leistungsfähigkeit wie herkömmliche Materialien, jedoch mit einem Bruchteil des ökologischen Impacts.
