HENN HC.fluid F – Premium-Steckverbinder der nächsten Generation

Unser Premium-Steckverbinder kombiniert modulare Bauweise mit höchster Effizienz und Sicherheit: Die innovative, federlose Konstruktion ermöglicht extrem niedrige Einsteckkräfte und erleichtert die Verarbeitung. Eine integrierte Verriegelungserkennung stellt die korrekte Verbindung sicher und unterstützt die automatisierte Endkontrolle. Alle Konnektoren und Abgänge sind durchflussoptimiert – für maximale Systemeffizienz und nachhaltigen Mehrwert.

Verriegelungserkennung:
Bei fehlerhafter Montage ist der DMC-Code nicht lesbar.

SAEVDA

Vorteile

  • Höchste Flexibilität dank vielfältig anpassbarem Baukastensystem
    • Funktionale Erweiterungen möglich, wie Sensoren, Reduzierungen, Rückschlagventile und zusätzliche Auslässe
    • Verschiedene Materialoptionen (auf Wunsch: 80 % geringere CO2-Emissionen durch das optionale Material HENNamid)
  • Sehr geringe Einsteckkräfte
  • Werkzeugfreie Einhandmontage und -demontage
  • Verdrehsicherung in acht Positionen (VDA)
  • Durchflussoptimierte Abgänge in sechs Winkeln
  • Abgangsprofile für Schläuche und Rohre
  • Verriegelungserkennung mit automatischer Rücksetzung
  • 100 % Rückverfolgbarkeit
  • Für VDA und SAE
Produktfolder HC.fluid F

Technische Daten

Material

Kupplungskörper
PA 66 GF | PA 12 GF | PP GF
Kupplungskopf
PA 6 GF
Dichtelement
LSR | EPDM (Kühlmittel)
FKM & FVMQ (Treibstoff)

Temperatur

EPDM
-20°–135°C (150°C, 22 h)
LSR
-40°–135°C (150°C, 22 h)

Druck

Absolut
0,01–6 bar

Nennweite (VDA)

icon diameter
6 mm
8 mm
12 mm
14 mm
16 mm
20 mm

Nennweite (SAE)

icon diameter
5/16 "
3/8 "
12 mm
1/2 "
5/8 "
3/4 "
7/8 "

Abgangs-Varianten

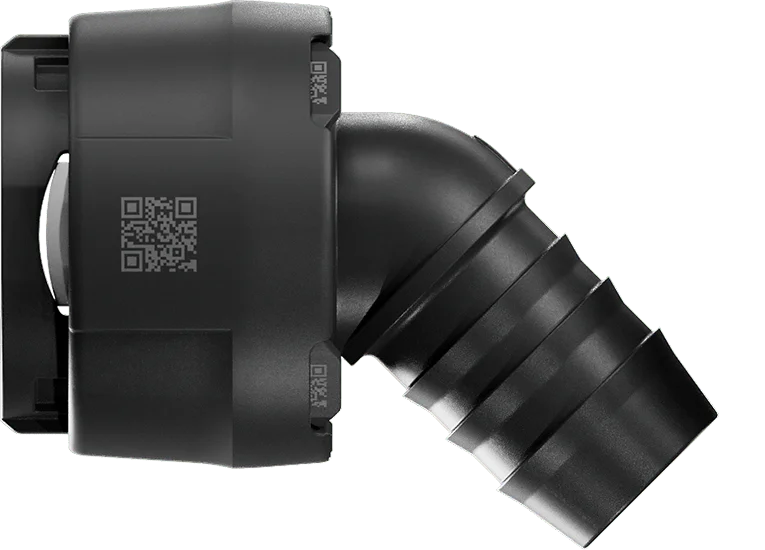

45°

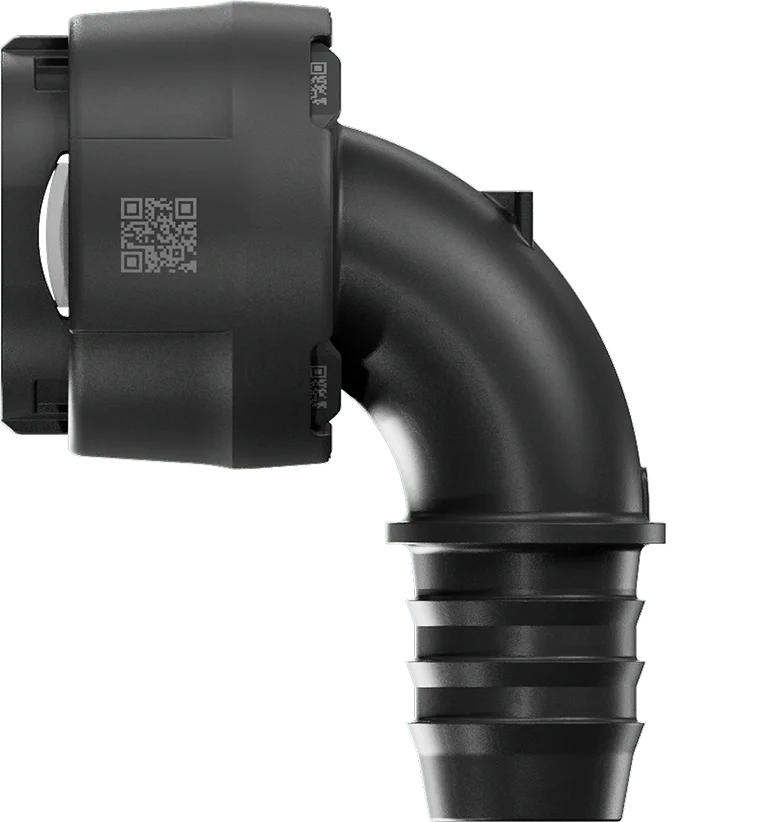

90°

15°, 30°, 60° und 75° auf Anfrage

Schlauchanschluss-Varianten

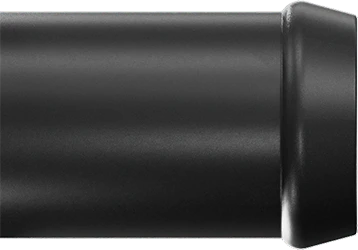

Schlauchstutzen (glatt)

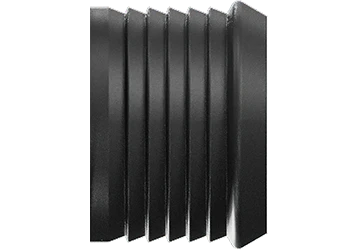

Schlauchstutzen (geriffelt)

Rohranschluss (Tannenbaum)

Qualität und Variabilität.

henn quality

Unsere neuen Produktreihen beeindrucken durch höchste Modularität und Qualität. Mit einer breiten Palette verschiedener Nennweiten und Varianten können wir praktisch alle Kundenanforderungen erfüllen.

compatibility

Produktkompatibilität.

One fits all.

Unser innovatives Baukastensystem ermöglicht zahllose Kombinationen. Material und Design können genau auf Ihre Anforderungen abgestimmt werden.

Modularität für volle Flexibilität.

Orientierung Verdrehsicherung

Der Konnektorkopf kann um jeweils 45 Grad in 8 verschiedene Orientierungen ausgerichtet werden. Das garantiert eine fehlerfreie Montage im Fahrzeug durch eine eindeutige Ausrichtung.

modularity head orientation
modularity add ons

Modularität für volle Flexibilität.

Intelligente Integration.

Unsere Produkte können mehr: Das modulare Baukastensystem kombiniert einen Standardkupplungskopf mit individuellen Abgängen. So lassen sich Sensoren und Zusatzmodule einfach integrieren und individuelle Kombinationen schnell sowie wirtschaftlich realisieren – für maßgeschneiderte Lösungen bei speziellen Anforderungen.

Durchflussoptimiert

Bis zu 60 %
reduzierter Druckverlust im Vergleich mit anderen VDA Steckverbindern.

flow base image
flow animation arrow
flow overlay
e auto ansicht durchsicht
e auto ansicht durchsicht batteriekuehlung
e auto ansicht durchsicht kuehleranschluss

Perfekte Lösungen für E-Mobility.

In Elektrofahrzeugen spielt die Kühlung eine entscheidende Rolle. HENN bietet dafür die perfekten Lösungen:

Unser globales Expertenteam entwickelt gemeinsam mit Ihnen Kupplungen und Steckverbindungen für zuverlässiges Thermomanagement. Unser innovatives Baukastensystem und unsere Kundenorientierung gepaart mit unserem Know-how bilden unseren einzigartigen Mehrwert.

Mehr erfahren

Revolutionäres Material

Senkt CO2-Fußabdruck um 80%

Wir stellen die Konnektoren auf Kundenwunsch aus recycelten Industrieabfällen her und gehen damit einen großen Schritt in eine nachhaltigere Zukunft. Das Material bietet dieselbe Leistungsfähigkeit wie herkömmliche Materialien, jedoch mit einem Bruchteil des ökologischen Impacts.
